GB28181教程——国标级联

国标级联就是指两个平台之间通过级联的方式，实现上级平台对下级设备的控制和视频播放等功能。简而言之，让基层的设备能够在上级、上上级、上上上级等各个地方都能看到。

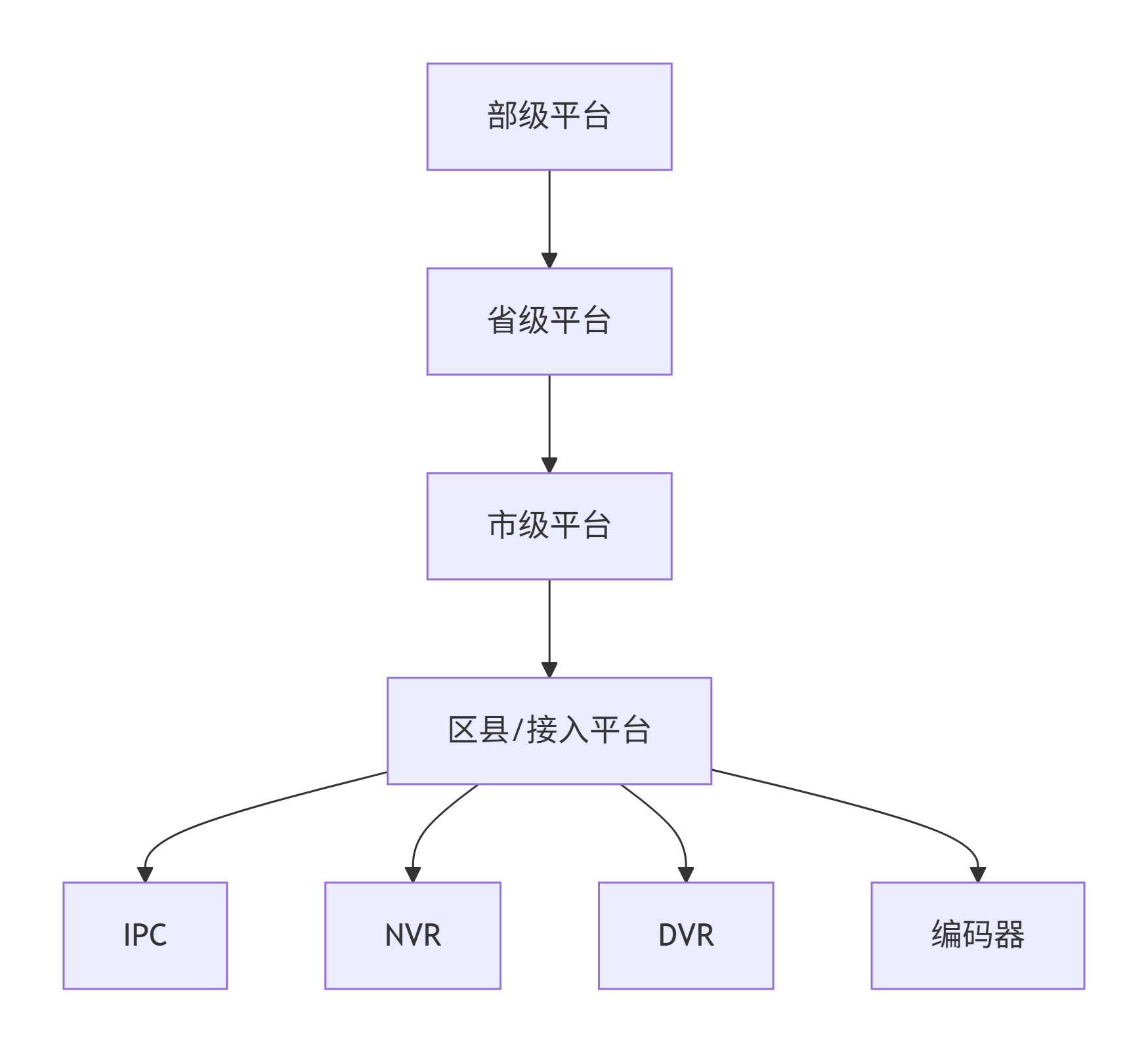

也就是说，级联的平台起到中转的作用，接受上级的SIP指令然后转发给下级设备，同时将下级的视频流转发给上级，框架图如下：

说白了，就是你的平台既要支持设备的接入，同时还要“模拟”设备，让上级平台接入。也就是要实现以下功能：平台注册、目录更新、事件发布（告警、设备移动、离线等）。

一、级联注册和普通设备注册的 5 个核心区别

项目 普通设备注册 级联注册（下级平台向上级注册）
注册的 DeviceID 20位通道ID（13开头） 20位平台ID（20开头）
注册频率 3600秒一次 600秒一次（2016）或 300秒一次（2022推荐）
Keepalive方式 90秒 MESSAGE Keepalive 必须同时支持 REGISTER 续约 + MESSAGE Keepalive
Catalog 上报 上报自己的通道 上报自己 + 下级所有通道（递归合并）
点播方式 设备直推流 上级可以选择“透传”或“代答”（后面详细讲）

二、目录订阅&通知（Subscribe&Notify）

1. 上级平台 → 下级/设备：发起事件订阅（Subscribe）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
MESSAGE sip:34020000001100000001@3402000000 SIP/2.0
Via: SIP/2.0/TCP 10.10.10.100:5060;branch=z9hG4bK7744145a
Max-Forwards: 70
From: <sip:34020000002000000001@3402000000>;tag=sub20250316
To: <sip:34020000001100000001@3402000000>
Call-ID: sub20250316-885522@10.10.10.100
CSeq: 20 MESSAGE
Contact: <sip:34020000002000000001@10.10.10.100:5060>
User-Agent: NationalPlatform v2.0
Content-Type: Application/MANSCDP+xml
Content-Length: 512

<?xml version="1.0" encoding="GB2312"?>
<Message>
  <CmdType>Subscribe</CmdType>
  <SN>20250316001</SN>
  <DeviceID>34020000001100000001</DeviceID>
  <SubscribeList>
    <Item>
      <DeviceID>34020000001100000001</DeviceID>
      <EventType>Catalog</EventType>
      <StartTime>2025-01-01T00:00:00</StartTime>
      <EndTime>2030-12-31T23:59:59</EndTime>
    </Item>
    <Item>
      <DeviceID>34020000001100000001</DeviceID>
      <EventType>Alarm</EventType>
    </Item>
    <Item>
      <DeviceID>34020000001100000001</DeviceID>
      <EventType>MobilePosition</EventType>
      <Interval>10</Interval>
    </Item>
  </SubscribeList>
</Message>

（下级/设备）只需要回一个普通的 200 OK 即可：

1
2
3
4
5
6
7
SIP/2.0 200 OK
Via: SIP/2.0/TCP 10.10.10.100:5060;branch=z9hG4bK7744145a;received=10.10.10.100
From: <sip:34020000002000000001@3402000000>;tag=sub20250316
To: <sip:34020000001100000001@3402000000>;tag=resp2025
Call-ID: sub20250316-885522@10.10.10.100
CSeq: 20 MESSAGE
Content-Length: 0

2. 下级/设备 → 上级平台：主动上报事件（Notify）

（1）移动侦测报警

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/TCP 192.168.1.100:5060;branch=z9hG4bK11223344
Max-Forwards: 70
From: <sip:34020000001100000001@3402000000000>;tag=alm20250316
To: <sip:34020000002000000001@3402000000>
Call-ID: alarm20250316-778899@192.168.1.100
CSeq: 888 MESSAGE
Content-Type: Application/MANSCDP+xml
Content-Length: 328

<?xml version="1.0" encoding="GB2312"?>
<Notify>
  <CmdType>Alarm</CmdType>
  <SN>90001</SN>
  <DeviceID>34020000001310000001</DeviceID>
  <AlarmPriority>2</AlarmPriority>
  <AlarmMethod>VideoMotion</AlarmMethod>
  <AlarmTime>2025-03-16T14:30:25</AlarmTime>
  <Info>
    <AlarmDescription>移动侦测报警</AlarmDescription>
  </Info>
</Notify>

（2）通道上线（Status=ON）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/TCP 192.168.1.100:5060;branch=z9hG4bK55667788
...
Content-Type: Application/MANSCDP+xml
Content-Length: 420

<?xml version="1.0" encoding="GB2312"?>
<Notify>
  <CmdType>Catalog</CmdType>
  <SN>90002</SN>
  <DeviceID>34020000001100000001</DeviceID>
  <DeviceList Num="1">
    <Item>
      <DeviceID>34020000001310000001</DeviceID>
      <Name>东门球机</Name>
      <Status>ON</Status>
    </Item>
  </DeviceList>
</Notify>

（3）移动位置上报（车载/单兵）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/TCP 192.168.1.100:5060;branch=z9hG4bK99AABBCC
...
Content-Type: Application/MANSCDP+xml
Content-Length: 380

<?xml version="1.0" encoding="GB2312"?>
<Notify>
  <CmdType>MobilePosition</CmdType>
  <SN>90003</SN>
  <DeviceID>34020000001100000001</DeviceID>
  <Time>2025-03-16T14:35:00</Time>
  <Longitude>118.778800</Longitude>
  <Latitude>32.056700</Latitude>
  <Speed>58.5</Speed>
  <Direction>178</Direction>
  <Altitude>25</Altitude>
</Notify>

（4）设备离线（DeviceStatus=OFFLINE）

1
2
3
4
5
6
7
8
9
10
11
12
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
...
Content-Type: Application/MANSCDP+xml
Content-Length: 220

<?xml version="1.0" encoding="GB2312"?>
<Notify>
  <CmdType>DeviceStatus</CmdType>
  <SN>90004</SN>
  <DeviceID>34020000001100000001</DeviceID>
  <Result>OFFLINE</Result>
</Notify>

上级平台收到任意 Notify 后，必须回 200 OK，否则设备会认为没送到而重发。
